排渣閘閥產品用途
排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物
排渣閘閥產品結構特點
1、排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、排渣閘閥啟閉件采用半密封副強制密封，性能優良
3、排渣閘閥密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、排渣閘閥閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、排渣閘閥中大口徑設置滾動軸承，啟閉輕松
排渣閘閥引用標準
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
排渣閘閥零件材料
|
閥體 |
閥 蓋 |
支 架 |
閘 板 |
閥 桿 |
閥 座 |
密封圈 |
填 料 |
閥桿螺母 |
|
WCB |
WCB |
WCB |
WCB+耐磨合金 |
2Cr13 |
WCB+耐磨合金 |
增強柔性石墨 |
增強柔性石墨 |
ZCuA110Fe3 |

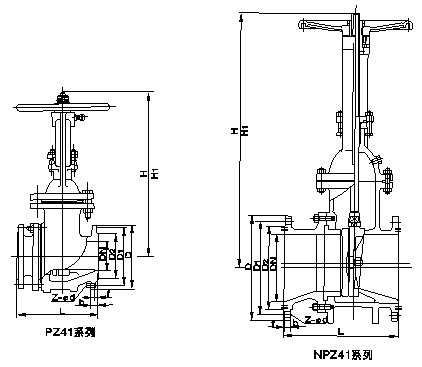

排渣閘閥-主要尺寸 Main dimensions
型號
Type |
公稱通徑
DN/mm
Nominal
diameter |
主要尺寸/mm Main dimensions |
| L |
D |
D1 |
D2 |
b |
Z-ød |
H |
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
電動排渣閘閥
尺寸同上，
高度重量加電動頭。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
| 80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
| 100 |
300 |
220 |
180 |
150 |
24 |
8-ø18 |
685 |
| 150 |
350 |
285 |
240 |
212 |
28 |
8-ø22 |
790 |
| 200 |
400 |
340 |
295 |
268 |
30 |
12-ø22 |
885 |
| 250 |
450 |
405 |
355 |
320 |
32 |
12-ø26 |
1015 |
| 300 |
500 |
460 |
41O |
370 |
34 |
12-ø26 |
1190 |
| 350 |
550 |
520 |
470 |
430 |
38 |
16-ø26 |
1350 |
| 400 |
600 |
580 |
525 |
482 |
40 |
16-ø30 |
1460 |
| 500 |
700 |
715 |
650 |
585 |
46 |
20-ø33 |
1820 |
PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
電動尺寸同上，高度、
重量外加電動裝置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor |
50 |
250 |
165 |
125 |
102 |
20 |
4-ø18 |
335 |
| 80 |
280 |
200 |
150 |
133 |
22 |
8-ø18 |
510 |
| 100 |
300 |
235 |
190 |
158 |
24 |
8-ø22 |
685 |
| 150 |
350 |
300 |
250 |
212 |
30 |
8-ø26 |
190 |
| 200 |
400 |
360 |
31O |
278 |
34 |
12-ø26 |
885 |
| 250 |
450 |
425 |
370 |
335 |
36 |
12-ø30 |
1015 |
| 300 |
500 |
485 |
430 |
390 |
40 |
16-ø30 |
1190 |
| 350 |
550 |
555 |
490 |
450 |
44 |
16-ø33 |
1350 |
| 400 |
600 |
620 |
550 |
505 |
48 |
16-ø36 |
1460 |
| 450 |
650 |
670 |
600 |
555 |
50 |
20-ø36 |
1620 |
| 500 |
700 |
730 |
660 |
615 |
52 |
20-ø36 |
1820 |
PL41H-25
PL941H-25
電動尺寸同上，
高度、重量
外加電動裝置。
Dimensions
are the Same
as the above
With extra
height and
Weight of the
mortor |
150 |
400 |
300 |
250 |
212 |
30 |
8-ø26 |
91O |
| 200 |
500 |
360 |
31O |
278 |
34 |
12-ø26 |
1100 |
| 250 |
550 |
425 |
370 |
335 |
36 |
12-ø30 |
1430 |
| 300 |
650 |
485 |
430 |
390 |
40 |
16-ø30 |
1558 |
| 350 |
700 |
555 |
490 |
450 |
44 |
16-ø33 |
1678 |
| 400 |
750 |
620 |
550 |
505 |
48 |
16-ø36 |
1830 |
| 450 |
850 |
670 |
600 |
555 |
50 |
20-ø36 |
1990 |
| 500 |
900 |
730 |
660 |
615 |
52 |
20-ø36 |
2160 |
工作溫度
Working temp |
≤100℃ |
閥體材料
Body Material |
碳鋼WCB
Carbon steel |
適用介質
Applicable Media |
灰渣水混合物，渣水比≥1:15，最大類徑≤50mm
Mixture of Water and ash residue
With a ratio of residue：Water≥1：15 and max．s | |
