HSF41S活塞閥

打印

郵箱

	產品名稱：	HSF41S活塞閥
	產品型號：	HSF41S

	咨詢電話：021-54082321 黃先生13045666422

產品描述

HSF41S活塞式柱塞閥屬新型產品，是我公司針對傳統截止閥、閘閥、球閥、柱塞閥、以及同活塞閥生產技術及應用過程中存在缺陷而研制開發的，是機械閥門技術領域更新換代的一種節能與環保創新產品。本活塞閥之實用新型在于閥體和閥蓋緊配，閥桿上端通過螺母連接手輪，下端連接活塞，活塞與環形閥座相應配合。該活塞閥集各閥門之優點，加以創新改進,構緊湊、合理、密封性能好，深受新老客戶的歡迎。

主要零件及材料

型號規格

通徑
DN(mm)

試驗壓力 PN (MPa)
(1.6-6.4)

主要技術性能

閥門材料選用

殼體

密封

適用
介質

適用
溫度
(℃)

閥體
閥蓋
機架

活塞蓋

閥桿
活塞

缸套
堆焊

墊料

絲桿
螺母

活塞蓋
螺栓
彈墊

手輪

HSFJ41H HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(氣密0.6)

水
蒸汽
氣
油品
酸類等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
(308)
(Y)合金

金屬
不銹鋼
纏繞
石墨

銅
H62

1Cr18Ni9Ti
(304)

灰鑄鐵
馬鋼

主要性能規范

型號規格	公稱壓力 PN(MPa)	試驗壓力 ps(MPa)		使用溫度 ≤(℃)	適用介質
		殼體	密封
HSF41 H-FX-16C	1.6	2.4	1.76 (氣密) O．6	180-320℃	水、蒸汽、氣、油品等
HSF41H-PPL-16P				280-320℃
HSF41W-FX-16P				180-320℃	水、蒸汽、氣、油品等弱腐蝕介質類
HSF41W-PPL-16R				280-320℃	硝、醋酸類
HSF41W-SF-16R3				150-200℃	尿素等強腐蝕介質類
HSF41H-PTEF-16C				180-200℃	水蒸汽油品等
HSF41H-S×-16Z				120-180℃	水蒸汽、氣等 (不耐油)

PNl.6法蘭連接可調節活塞閥HsFJ41H/W-16-

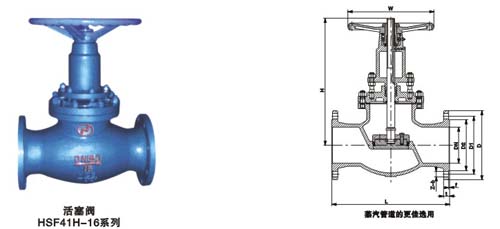

主要連接尺寸及重量

公稱壓力PN(MPa)	公稱通徑 DN(mm)	尺寸 (mm)									重量 (kg)
公稱壓力PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	Do	重量 (kg)
1.6	40	200	145	110	85	18	4-φ18	190	230	160	12.5
	50	230	160	125	100	20	4-φ18	205	245	180	16
	65	290	180	145	120	20	4-φ18	245	305	200	26
	80	310	195	160	135	22	8-φ18	285	365	240	35
	100	350	215	180	155	24	8-φ18	320	405	280	32
	125	400	245	210	185	26	8-φ18	340	415	320	64
	150	480	280	240	210	28	8-φ23	410	510	350	110
	200	600	335	295	265	30	12-φ23	530	650	450	168
	250	650	405	355	320	32	12-φ25	560	700	500	245
	300	750	460	410	375	34	12-φ25	670	850	550	580
	350	780	520	470	435	38	16-φ25	680	870	600	670
	400	914	580	525	485	40	16-φ30	820	1050	700	720
	450	1050	640	585	545	40	20-φ30	1100	1250	帶傘齒輪傳動裝置	1340
	500	1150	705	650	608	44	20-φ34	100	1650		1400
	600	1350	840	770	718	48	20-φ41	1480	1800		1750

說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(Z)表示閘閥管道法蘭連接長度尺寸：3、(A)表示美標法蘭連接長度尺寸。

PN2.5法蘭連接可調節活塞閥HSFJ41H/W-25-
主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)									重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (kg)
2.5	40	200	145	11O	85	18	8-φ18	200	240	160	14
	50	230	160	125	100	20	8-φ18	215	255	180	19
	65	290	180	145	120	22	8-φ18	255	315	200	30
	80	31O	195	160	135	22	8-φ18	295	375	240	42
	100	350	230	190	160	24	8-φ23	330	415	280	60
	125	400	270	220	188	28	8-φ25	350	425	320	95
	150	480	300	250	218	30	8-φ25	420	520	350	100
	200	600	360	310	278	34	12-φ25	530	650	450	170
	250	650	425	370	332	36	12-φ30	560	700	500	248
	300	750	485	430	392	40	16-φ30	670	850	550	310
	350	780	550	490	448	44	16-φ34	680	870	600	600
	400	914	610	550	505	48	16-φ34	820	1050	700	760
	450	1050	660	600	555	50	20-φ34		1250	帶傘齒輪傳動裝置	1380
	500	1150	730	600	610	52	20-φ41		1650		1500
	600	1350	840	770	718	56	20-φ41		1800		1900

PN4．0法蘭連接可調節活塞閥HSFJ41H/W-40-
主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)									凹下部分直徑	凹下部分高度和深度	重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	DO	D6	f1=f2	重量 (kg)
4.0	40	200	145	11O	85	18	4-φ1 8	200	240	160	76	3-4	14
	50	230	160	125	100	20	4-φ18	215	255	180	88	3-4	18
	65	290	180	145	120	22	8-φ18	255	315	200	110	3-4	28
	80	310	195	160	135	22	8-φ18	295	375	240	121	3-4	40
	1OO	350	230	190	160	24	8-φ23	330	415	280	150	3-4.5	55
	125	400	270	220	188	28	8-φ25	350	425	320	176	3-4.5	78
	150	480	300	250	218	30	8-φ25	420	520	350	204	3-4.5	124
	200	600	375	320	282	38	12-φ30	530	650	450	260	3-4.5	195
	250	650	445	385	345	42	12-φ34	560	700	500	313	3-4.5	295
	300	750	510	450	408	46	16-φ34	670	850	550	364	3-4.5	650
	350	780	570	510	465	52	16-φ34	680	870	600	422	4-5	760
	400	914	655	585	535	58	16-φ41	820	1050	700	474	4-5	860
	450	1050	680	61O	560	60	20-φ41		1250			帶傘齒輪傳動裝置	1500
	500	1150	755	670	612	62	20-φ48		1650				1700
	600	1350	890	795	730	62	20-φ54		1800				2200

說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(Z)表示閘閥管道法蘭連接長度尺寸；3、(A)表示美標法蘭連接長度尺寸。

PNl．6法蘭連接可調節活塞閥HSFZ41H/W-16-
主要連接尺寸及重量

575

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸 (mm)									重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	DO	重量 (kg)
1.6	40	200	145	11O	85	16	4-φ18	200	240	160	12.2
	50	250	160	125	1OO	16	4-φ18	215	255	180	18.5
	65	265	180	145	120	18	4-φ18	255	315	200	27
	80	280	195	160	135	20	8-φ18	295	375	240	40
	100	300	215	180	155	20	8-φ18	330	415	280	50
	125	325	245	210	185	22	8-φ18	350	45	320	85
	150	350	280	240	21O	24	8-φ23	420	520	350	95
	200	400	335	295	265	26	12-φ23	530	650	450	160
	250	450	405	355	320	30	12-φ25	560	700	500	230
	300	500	460	410	375	30	12-φ25	670	850	550	290
	350	550	520	470	435	34	16-φ25	680	870	600
	400	600	580	525	485	36	16-φ30	820	1040	700	735

PN2.5法蘭連接可調節活塞閥HSFZ41H/W-25-
主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)									重量 (kg)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-φd	H	H1	D0	重量 (kg)
2.5	40	200	145	110	85	18	4-φ18	200	240	160	13
	50	250	160	125	100	20	4-φ18	215	255	180	18
	65	265	180	145	120	22	4-φ18	255	315	200	28
	80	280	195	160	135	22	8-φ18	295	375	240	41
	100	300	230	190	160	24	8-φ23	330	415	280	55
	125	325	270	220	188	8	8-φ25	350	425	320	90
	150	350	300	250	218	30	8-φ25	420	520	350	100
	200	400	360	310	278	34	12-φ25	530	650	450	165
	250	450	425	370	332	36	12-φ30	560	700	500	238
	300	500	485	430	390	40	16-φ30	670	850	550	300
	350	550	550	490	448	44	16-φ34	680	870	600	585
	400	600	610	550	505	48	16-φ34	820	1040	700	745

說明： 1、(J)表示截止管道法蘭連接長度尺寸；2、(z)表示閘閥管道法蘭連接長度尺寸；3、(A)表示美標法蘭連接長度尺寸。
